ESP IDE & Pico:ed – Instalace firmware a seznámení s editorem

ESP IDE & Pico:ed - Instalace firmware a seznámení s editorem

ESP IDE je intuitivní, jednoduché, zábavné a maximálně funkční vývojové prostředí pro platformy ESP32 a RP2040. Autorem prostředí a také podkladů pro tento článek je Milan Špaček.

Našim cílem je představit si v sérii článků základy práce s ESP IDE na vývojové desce Pico:ed V1 nebo V2. Pico:ed je deska pinově kompatibilní s micro:bit, ale postavená na mikrokontroléru Raspberry Pi RP2040. Verze Pico:ed V1 a V2 se liší pouze designem. V našich příkladech budeme pro jednoduchost používat Pico:ed V2.


V tomto návodu připravíme desku Pico:ed pro práci s ESP IDE a vytvoříme náš první program pro blikání vestavěnou LED. Na konci článku najdete video průvodce instalací, rychlonávod a můžete si také rovnou vyzkoušet kód v online editoru.

Instalace Firmware

HW / SW požadavky

  • OS: Windows / macOS / Linux
  • Prohlížeč: doporučen Google Chrome nebo Microsoft Edge (podpora WebSerial API)
  • USB datový kabel k desce (ne pouze napájecí)
  • Deska: Elecfreaks Pico:ed (RP2040) verze V1 nebo V2

Stažení firmware (.uf2)

  1. Otevři espide.eu → nahoře klikni na „Instalace Firmware“.
  2. Stáhni „Pico:ed V2 Firmware“ (soubor .uf2) a ulož ho na snadno přístupné místo (např. Plocha, Stahování nebo Dokumenty).

Pozn.: Soubor musí mít příponu .uf2 – to je formát ve kterém bootloader RP2040 umí zpracovat nový firmware.

Bootloader (tlačítko BOOTSEL) – přepnutí desky do bootloader režimu

Cíl: Pico:ed se přihlásí jako USB disk (typicky se jménem RPI-RP2). Postup:

  1. Odpoj desku od USB (pokud je připojená).
  2. Drž stisknuté tlačítko BOOTSEL.
  3. Připoj desku k PC pomocí USB kabelu a BOOTSEL drž ještě ~1–2 s.
  4. V systému se objeví nový výměnný disk s názvem RPI-RP2.

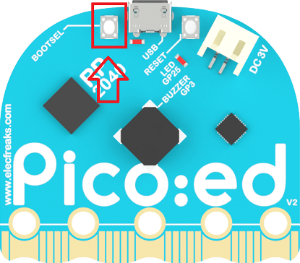

Pico:ed V2 tlačítko BOOTSEL
Pico:ed V2 tlačítko BOOTSEL

Nahrání firmware (.uf2) metodou „drag & drop“

  1. Otevři Průzkumník souborů a najdi disk RPI‑RP2.
  2. Přetáhni stažený soubor esp_ide_picoed.uf2 na tento disk (nebo kopíruj → vlož).
  3. Po dokončení kopírování se disk automaticky odpojí a deska se restartuje – je to očekávané chování.
  4. Po restartu se deska přihlásí jako nový sériový port na kterém je dostupný REPL jazyka Micropython.

Pokud disk po nahrání „zmizí“, je to v pořádku – deska nastartovala s novým firmware.

První připojení Pico:ed k ESP IDE

  1. Připoj Pico:ed k USB normálně (už ne v Bootload režimu).
  2. Otevři espide.euSpustit ESP IDE (editor v prohlížeči).
  3. V horní liště ESP IDE vyber desku: RP2040_Picoed.
  4. Klikni na Připojit – (animovanou ikonu počítače s USB kabelem). Prohlížeč otevře dialog pro výběr sériového portu → vyber port odpovídající desce (většinou BOARD CDC) a potvrď.
  5. Pokud se deska připojila k editoru, měl by vás uvítat text MicroPython v1.25.0 on Raspberry Pi Pico with RP2040 ve spodní části editoru.

WebSerial z bezpečnostních důvodů vyžaduje ruční výběr portu v dialogovém okně.

Rychlá kontrola:

1) Stažený soubor: Pico:ed V2 firmware (.uf2) z espide.eu.
2) Deska v BOOTSEL se přihlásí jako USB disk „RPI‑RP2“.
3) Přetažen .uf2 → disk se sám odpojil → deska se restartovala.
4) V ESP IDE vybrána deska „RP2040_Picoed“ a spojení přes WebSerial funguje (Zelená ikona počítače).

Řešení potíží

Disk RPI‑RP2 se neobjeví

  • Zkus jiný USB kabel/port (mnoho kabelů je jen napájecích).
  • Zopakuj vstup do bootloaderu: drž BOOTSEL → krátký RESET → BOOTSEL pustit až po přihlášení disku.
  • Zkus jiný počítač (výjimečně je problém v USB portu počítače).

Po zkopírování .uf2 disk „zmizel“

  • To je správně: RP2040 se po nahrání firmware restartuje a odpojí disk.

ESP IDE neotevře dialog/nenajde port

  • Použij aktuální Chrome/Edge a klikni na Připojit (vyžaduje uživatelskou akci).
  • Pokud máš v chromiu‑based prohlížeči více zařízení, vyzkoušej jiný sériový port v seznamu.

Seznámení s uživatelským prostředím editoru ESP IDE

ESP IDE se snaží být velmi jednoduchým a přehledným editorem, ale pro úplnost si celé prostředí představíme.

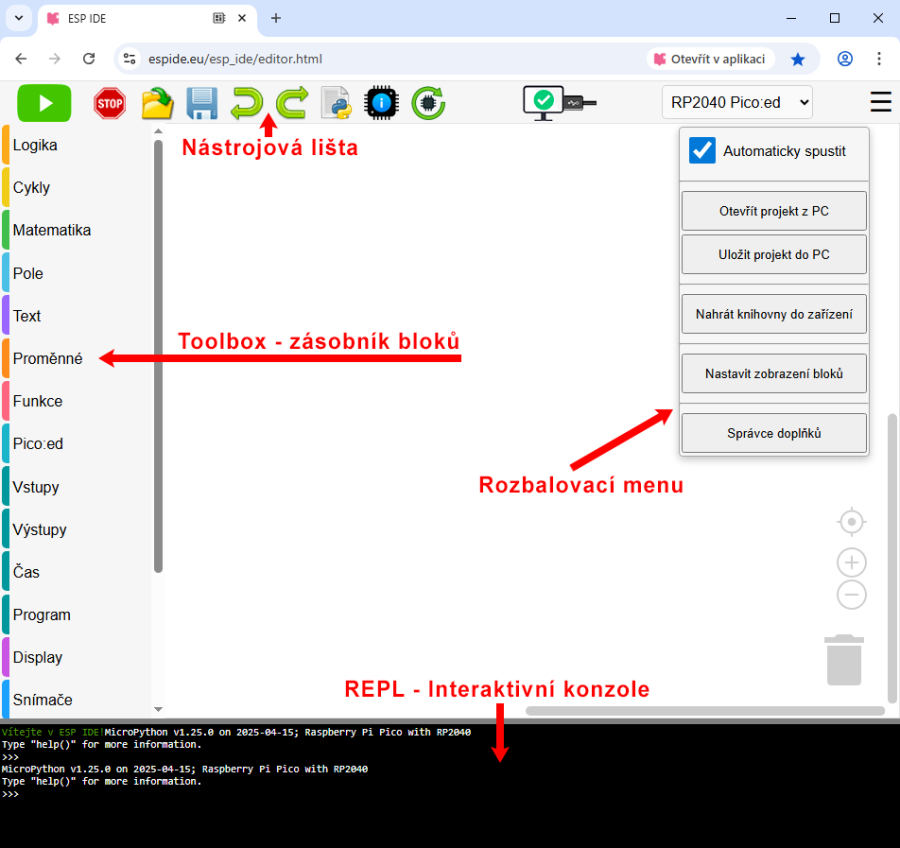

Rozložení editoru ESP IDE
Rozložení editoru ESP IDE

Editor se skládá ze 3 částí:

  1. Pracovní plocha – místo kam přetahujete bloky ze kterých skládáte svůj program.
  2. Toolbox – Zásobník bloků, které jsou roztříděné podle kategorií.
  3. Konzole – Micropython REPL, interaktivní příkazový řádek, ve kterém můžete zobrazovat například ladící informace, nebo do kterého můžete přímo psát příkazy.

V horní části okna se nachází nástrojová lišta ve které najde nejběžnější příkazy:

  • Spustit program
  • Zastavit program
  • Otevřít program z počítače
  • Uložit program do počítače
  • Zpět a Vpřed
  • Zobrazit Micropython Kód
  • Zjištění volené RAM a Flash paměti procesoru
  • Reset procesoru
  • Připojit / Odpojit procesor
  • Výběr připojeného procesoru

První program – Blikač

Na desce Pico:ed je dostupných mnoho zajímavých součástek. Jako první si vyzkoušíme blikání vestavěnou LED diodou. Vestavěná LED je připojena k PINu 25 procesoru RP2040 Blikání funguje tak, že na tento PIN střídavě nastavujeme logickou jedničku (1) a logickou nulu (0).

  • 1 (HIGH) – LED svítí
  • 0 (LOW) – LED nesvítí

Aby bylo blikání viditelné, musíme mezi změnami stavu přidat časové zpoždění (např. 1s), jinak by bylo blikání tak rychlé, že by ho lidské oko nebylo schopné vidět. Pokud tuto sekvenci opakujeme stále dokola, LED dioda bliká.

Vysvětlení funkce použitých bloků

K vytvoření našeho blikače budeme potřebovat jen 3 druhy bloků.

  1. Z kategorie Cykly budeme potřebovat nekonečnou smyčku Opakuj stále. Je to v podstatě void loop() který znáte například z Arduina.
ESP IDE blok opakuj stále
ESP IDE blok opakuj stále
  1. Z kategorie Výstupy budeme potřebovat blok nastavit digitální výstup který nám umožňuje měnit logickou úroveň PINu. Tento.
  • blok má dva parametry:
    • PIN: Číslo PINu procesoru, kterému budeme nastavovat logickou úroveň.
    • Hodnota: 1 a 0 nebo také pravda a nepravda, která definuje stav výstupu 3.3V nebo 0V.
ESP IDE blok digitální výstup
ESP IDE blok digitální výstup
  1. Z kategorie Čas budeme potřebovat blok čekej který pozastaví vykonávání programu na zvolenou dobu, platná hodnota je celé i desetiné číslo, například 0.1s je zpoždění 100ms, nebo naopak 1000ms je 1s.
ESP IDE blok čekej
ESP IDE blok čekej

Nahrání programu do Pico:ed

  • Připojíte Pico:ed desku k editoru pomocí animované ikony počítače s USB kabelem.
  • Program nahrajete kliknutím na zelené tlačítko Spustit.
  • LED dioda začne ihned blikat.
  • Pokud chcete program zastavit, klikněte na tlačítko STOP – program se ihned ukončí.

Video průvodce instalací

Rychlonávod

  1. Stáhnout správný .uf2 firmware pro Pico:ed ze stránek www.espide.eu.
  2. Přepnout desku do Bootloaderu (tlačítko BOOTSEL).
  3. Nahrát soubor s firmware .uf2 na disk RPI‑RP2.
  4. V ESP IDE zvolit desku RP2040_Picoed a připojit se přes Sériový port.

Vyzkoušejte si kód
